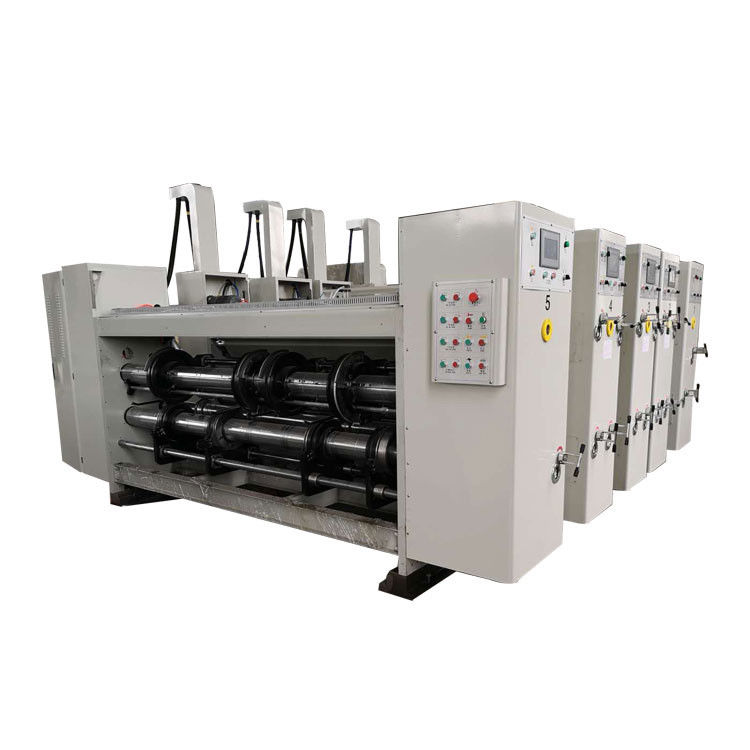

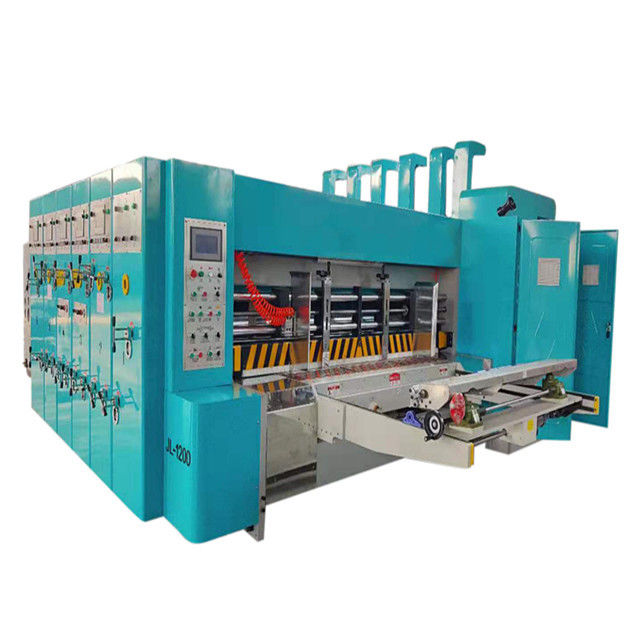

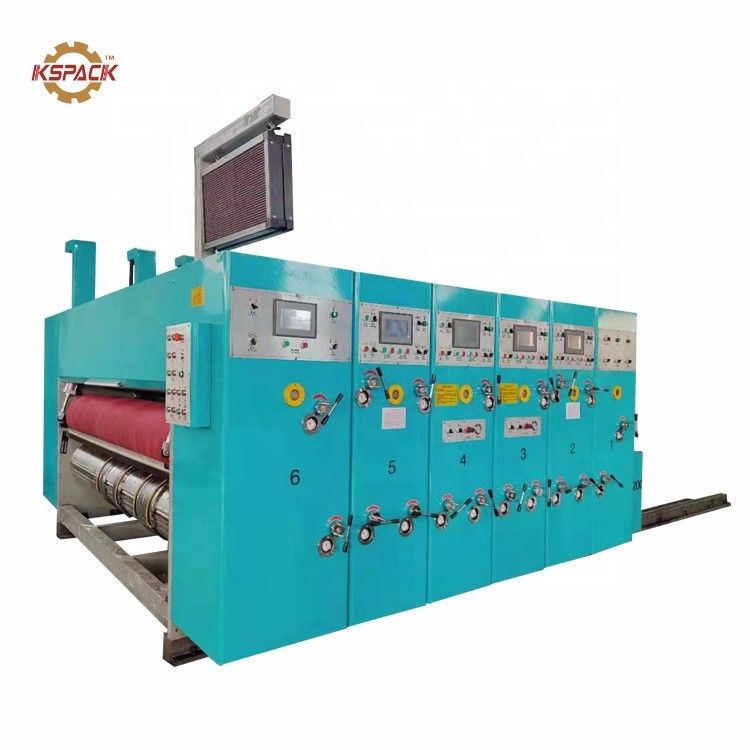

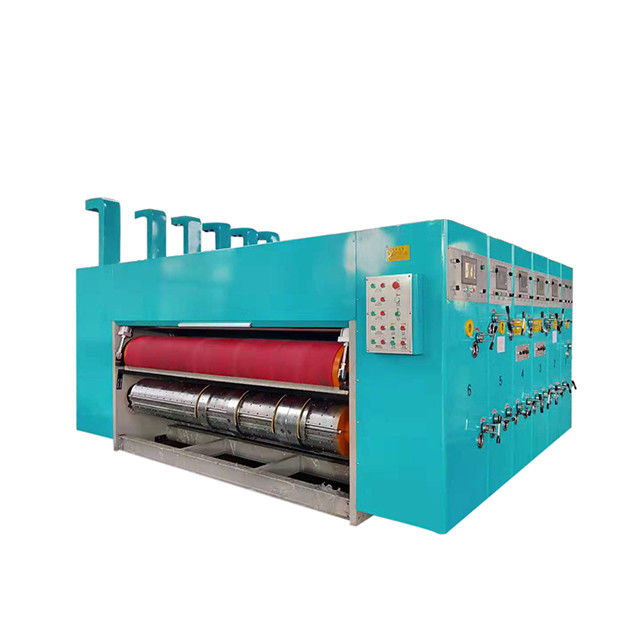

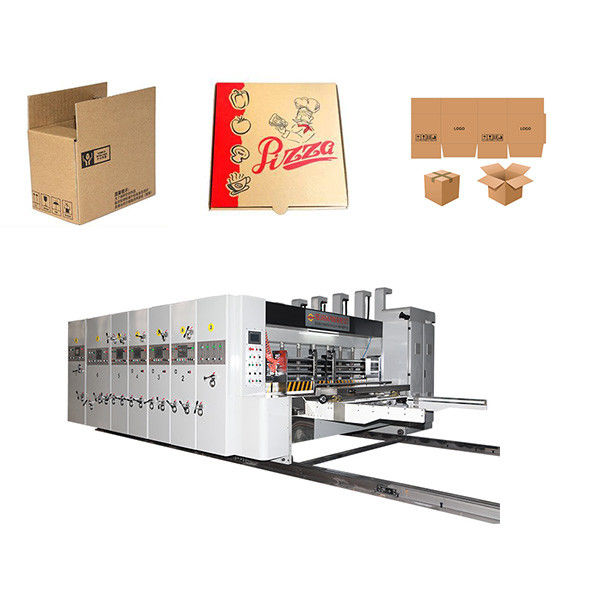

Автоматическая печатная машина для печатания гофрированных коробок

GSYM¢408 ((1200) х 1800-2800 мм

Примечание: в соответствии с требованиями клиента, можно выбрать 1-6 цвета, слот

Удаление, закрепление отверстий - все это необязательно.

ВОПРЕДНЯЮЩАЯ ЧАСТЬ

[1] электрическое устройство управления от колокола тревоги, непрерывное звон предупреждения, для обеспечения безопасности работников.

[2] приводной вал с фрикционным сцеплением, чтобы избежать неправильного использования и повреждения машины.

[3] Пневматическое блокировочное устройство.

[4] Мотор-хозяин запускает защитное устройство. (Машина не заперта, хозяин не может запустить работу)

2) Система питания типа линейного ролика

[1] всасывающий вспомогательный бумажный вентилятор питания 7,5 КВт, в соответствии с различными условиями изгиба картона, регулировка объема воздуха,

Чтобы обеспечить гладкое подача бумаги, используйте кисть, чтобы удалить картонную поверхность

Пыль, обломки бумаги и другие остатки улучшают качество печати.

[2]сключенный переключателем управления цепочкой, бумаги для аварийного остановки управления.

[3] Бумажные подъемники и погрузчики используют воздушный цилиндр, быстрое действие, усилия.

[4] использование Шаньдун "Комори" передний край роликовой системы питания, простая работа, высокая точность.

Сильная адаптивность, скорость передачи более стабильная, подходит для деформации, тонкая картонная передача, эффект очевиден.

[5] боковой баффер, положение задней коробки с помощью электрического регулирования винтом; переднее баффер верхнее и нижнее положение разрыва с синхронизированной регулировкой вручную.

[6] Устройство для отказывания в подаче (в зависимости от необходимости выбирать подачу с продолжением или с листом).

[7] Управление ПЛК, интерфейс между человеком и машиной, хранение меню, коррекция печатных пластинок, скорость печати, количество, время и работа департамента

3 Кормовой ролик

[1] вверх ролик используют мягкий резиновый вал, так что при подаче доски убедитесь, что не borken доски Диаметр 132 мм, носить резиновый вал, сделать бланс правильным, держать бумагу подачи туго и точно.

[2] Нижняя подающая ролика с рельефным диаметром ролика ¢ 175 мм, цепь из бесшовной стали, рельефная твердая хромированная покрытие.

[3] на дисковой диске с перекрестным скользящим роликом вручную настраивается диапазон регулировки от 0 до 12 мм. Настройка не влияет на разрыв передач, чтобы обеспечить точность передачи.

[4] ручное устройство быстрого пропускания с тонкой настройкой самоблокировки.

4 автоматическое нулевое устройство

[1] Раздел подачи бумаги, раздел печати и слотная часть автоматически сбросаются до нуля.

[2]Общие картоны используют автоматическое устройство нуля, попробуйте напечатать два, которые можно настроить на правильное положение, чтобы уменьшить количество отходов картона.

Типография

1. печатные ролики (пленочные ролики)

[1] диаметр ¢ 393,6 мм (с диаметром ¢ 408 мм).

[2]Высококачественная шлифовка стальных поверхностей, осевая эталонная шкала, твердое хромирование.

[3] для коррекции баланса, плавной работы, адаптации к работе на высоких скоростях.

[4] фиксированная скользящая пластина с козырьком, с висящей канавкой пластинки, для адаптации к быстрой версии установки удобной и быстрой.

[5] полная версия подвесного слота, для 10 мм подвесной версии изделия.

[6] загрузка и разгрузка печатной пластины, электрическое управление переключателем с ногами происходит обратным движением.

[7] печатный ролик с аксиальным ручным проходом, максимальное движение 10 мм.

2. печатная печать рулон

[1] диаметр ¢ 155 мм.

[2] использование высококачественной поверхностной шлифовки цепей из бесшовной стали, коррекция динамического баланса, плавная работа, твердое хромирование

[3] печатный ролик с перекрестным слайдером для ручной регулировки диапазона регулировки от 0 до 12 мм. Регулирование не влияет на просвет передачи, чтобы обеспечить точность передачи.

3 Накормите верхние и нижние ролики

[1] на ролике: диаметр ¢ 86 мм бесшовной стальной трубы с тремя бумажными кольцами.

[2] Следующая рулонка: диаметр ¢ 155 мм бесшовная стальная труба, поверхностная шлифовка, твердохромная

[3] кормовой ролик перекрестный слайдерный тип циферблата циферблата вручную регулировать диапазон регулировки 0 ~ 12 мм. Регулирование не влияет на зубы Освобождение колеса, чтобы обеспечить точность передачи.

4. стальной анилоксовой роликовой резиновой роликовой набор системы чернил

[1]диаметр 213,7 мм.

[2]склеивание поверхности стали, ретикуляция репрессии, твердое хромирование.

[3] коррекция баланса, бесперебойная работа.

[4]число сетки - 180,200,220,250 линий / дюйм выбор. (( опция керамический ролик 300 линий / дюйм)

(Когда подача бумаги pr анилоксовый ролик опускается и касается печатной пластины, остановить подачу бумаги

анилоксовый рулон поднят, а пластина отделена)

[6] Анилоксовый ролик с клиновым сцеплением, ровный чернила, легко очищаемый чернил.

[7] диаметр резинового ролика ¢ 186 мм. (по возможности система врачебного лезвия)

[8] поверхность стальной трубы обернута износостойкой резиной, и выполните коррекцию баланса.

[9] резина в специальном высоком шлифовании, эффект переноса чернил хорош.эффект преобразования хороший, чтобы продлить срок службы резинового ролика.

Механизм фазовой корректировки

[1]Структура планетарной передачи.

[2]фаза печати с использованием компьютеризированного ПЛК управления в цифровом. ((Run, Stop может быть регулирована), вручную регулировать горизонтальное положение, регулировать расстояние 10 мм.

[3] в процессе печати после того, как печатная пластина автоматически перезагружает систему.

6 циркуляция чернил

[1] Пневматический насос диафрагмы, стабильность чернил, легкая эксплуатация и обслуживание.

[2] фильтр чернил, фильтрующие примеси.

7 устройство фиксации фазы печати

[1] механизм цилиндрового тормоза.

[2] Когда машина отделяет или регулирует фазу, тормозный механизм ограничивает вращение машины, чтобы сохранить исходное положение передач в фиксированной точке.

[1]Структура одного вала

[2]Слотер фазы регулируется с помощью компьютерного управления 360 градусов регулировать (остановка работы может быть регулирована), машина может запасать порядок, ручной регулировки горизонтальной 20 мм

[3]Диаметр вала ножа вверх 176 мм, диаметр сиденья ножа 465 мм

[4]Диаметр вала ролика 110 мм, диаметр колеса 180 мм

[5]Дно ножей вала диаметром 156,ножи диаметром 280 мм

[6]Ножи и колесо сгибают одновременно электрическое управление движением (ввод размера коробки, автоматическое регулирование)

[7]Ножи 7 мм используют союзный стальной материал после термической обработки, шлифовки, зубных моделей ножей,

[8]Может сделать отверстия крепления (необязательно)

Части для резки на матрице

(Устройство для клапанов, когда клиент выбирает клапану, не нужно добавлять, если нет клапаны, эта часть является необязательной.)

Рулон инструмента (нижнее руло)

[1] наружный диаметр ¢360mm(mm (без резки).

[2] шлифовка поверхности чугуна, твердое хромирование, коррекция баланса, повышение рабочей стабильности.

[3]Установленное расстояние между отверстиями винтовки, осевая 100 мм; радиальная 18 равных частей. Применимая высота инструмента 25,4 мм.

[4]Тяжесть древесного шаблона: 16 мм (для трехслойной картоны) 13 мм (для пятислойной картоны)

Прокатные ролики (верхний ролик)

[1] диаметр ¢ 388,9 мм, крышка 405 мм

[2] быстрая смена типа подкладки, износостойкость, длительный срок службы.

[3] шлифовка поверхности из чугуна, твердохромная.

[4] коррекция баланса, повышение операционной стабильности.

[5] толщина прокладки 9 м. Ширина 250 мм. Механическое устройство поперечного плавания 40 мм. (с регулируемой скоростью плавания)

Механизм шлифования

[1] электрические шлифовальные подушки, модифицированные быстро и эффективно.

[2] для улучшения срока службы подложки.

Видео с машины:

https://youtu.be/hzM7tS0gzdA
